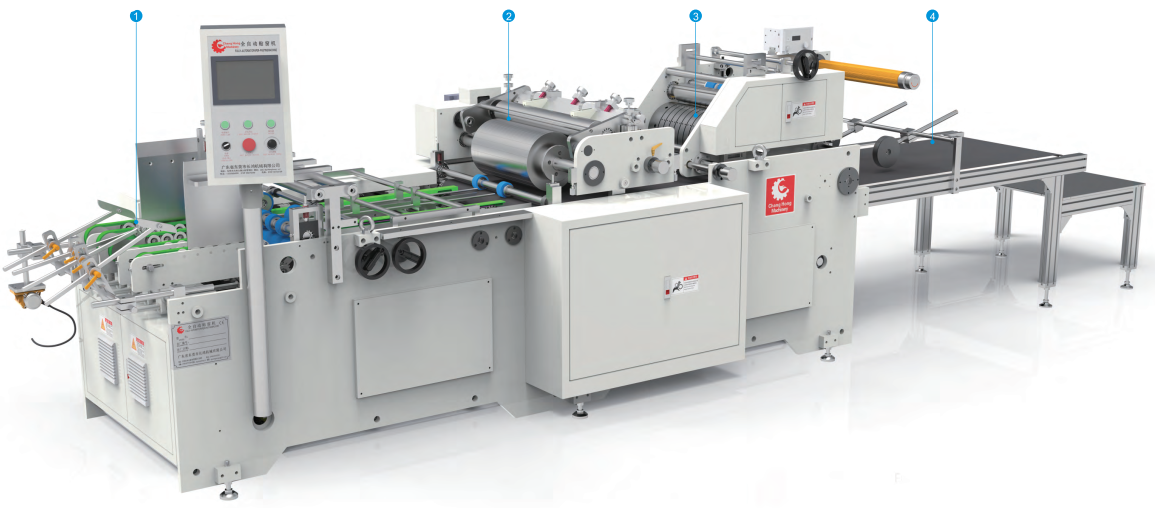

①給紙系統；②上膠系統；③貼膜系統；④收紙系統；

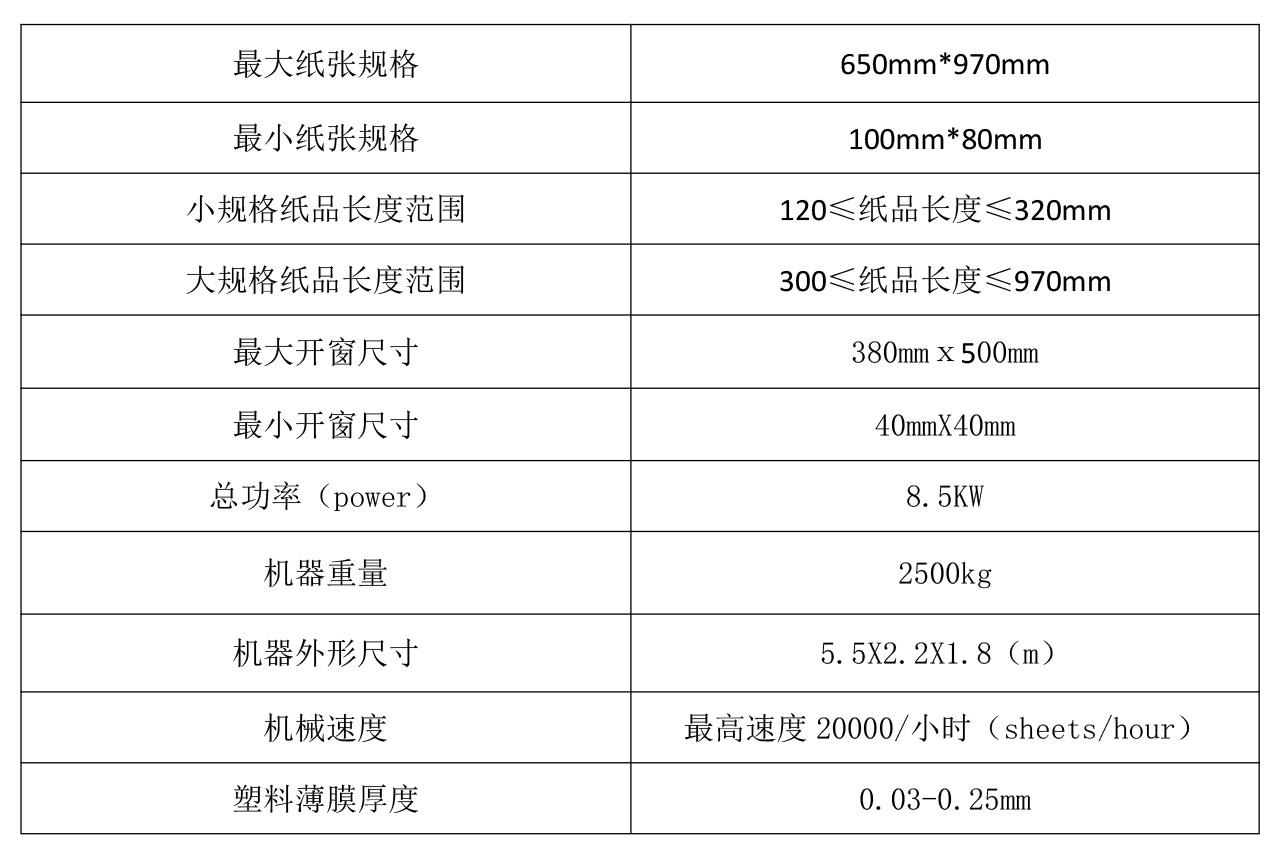

1.技術參數

2.配置清單

u 主機馬達采用臺灣東元馬達

u 變頻器采用臺達

u 人機界面采用信捷

u 整臺機器軸承采用HRB

u 主軸采用上海硬鉻鋼棒
u 機器主導板采用國際#20mm厚鐵板，經冷熱調整處理

u 切膜刀采用臺灣刀具

u 緊固螺栓采用臺灣12.9級

u 相位調節器采用日本進口

u 整機伺服電機采用信捷

3.各部件說明

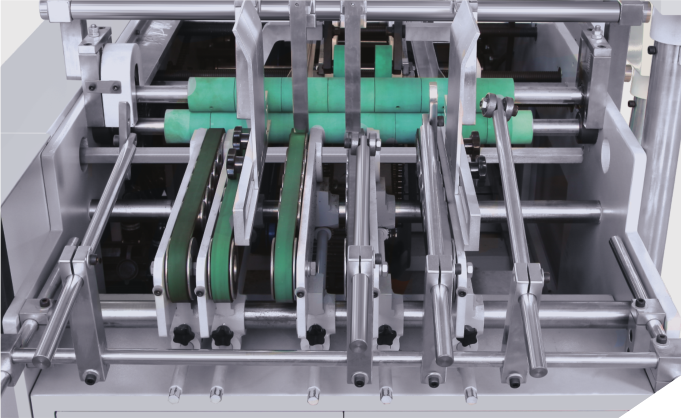

　　給紙系統：本機采用（日本）抽紙皮帶進行底部抽紙，可不停機連續加紙；間斷式皮帶輸送采用伺服控制，帶有兩種出紙模式；根據紙張長短可在人機界面上進行調整間斷輸送長短；多條輸送皮帶都裝有齒輪和齒條裝置，可調整皮帶的左右位置。

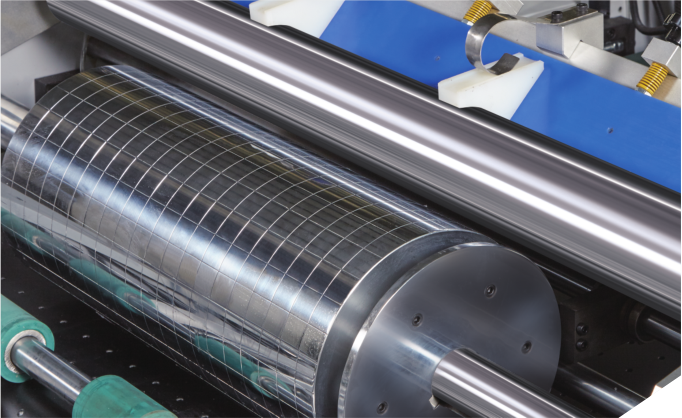

　　上膠系統：采用單條304不銹鋼高硬度管輥傳動膠水（客戶現有那臺是雙輥，膠水干得快且飛膠），鋼管輥支座采用刮板式裝置，可調快速調節膠水厚??；采用柔性模版印膠，模版形可根據產品需要刻制。安裝模版的輥刻有基準線，安裝模版準確、方便、快捷，印膠左右位置可隨意調整，前后位置調整采用正位調整器調整，可不停機調整印膠的前后左右位置。滾筒采用自動脫開裝置如空紙張時不會將膠水印到皮帶上。膠水采用上置倒立瓶裝置自動流出，清潔保養更加方便。

　　貼膜系統：采用伺服直線驅動，膠片長度通過觸摸屏輸入。采用輥刀自動裁切膜的長短；自動壓出膜的鋸齒線，自動分切膜的開口（如面巾紙盒），采用吸氣管輥將膜吸貼到紙盒上，可不停機調整膜前后左右位置。

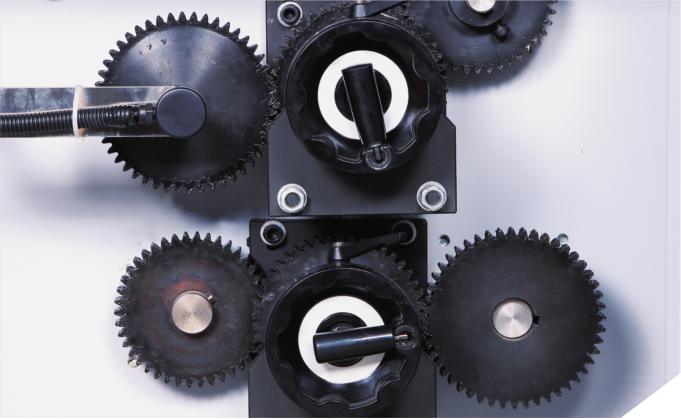

　　準位調整系統：本系統采用日本進口配件，可不停機快速調整紙張和印膠前后位置。

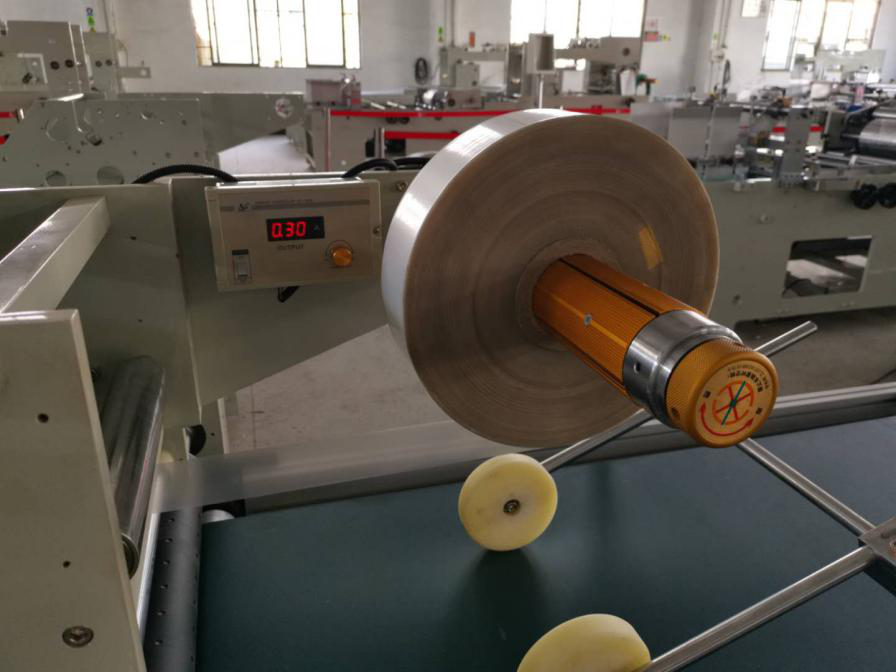

　　膠片系統：采用手漲軸放膠片，只需輕松扭動就可放取膠片，另帶磁粉裝置，調節膠片張緊度。

　　收紙系統：皮帶輸送，層疊式收紙機構。

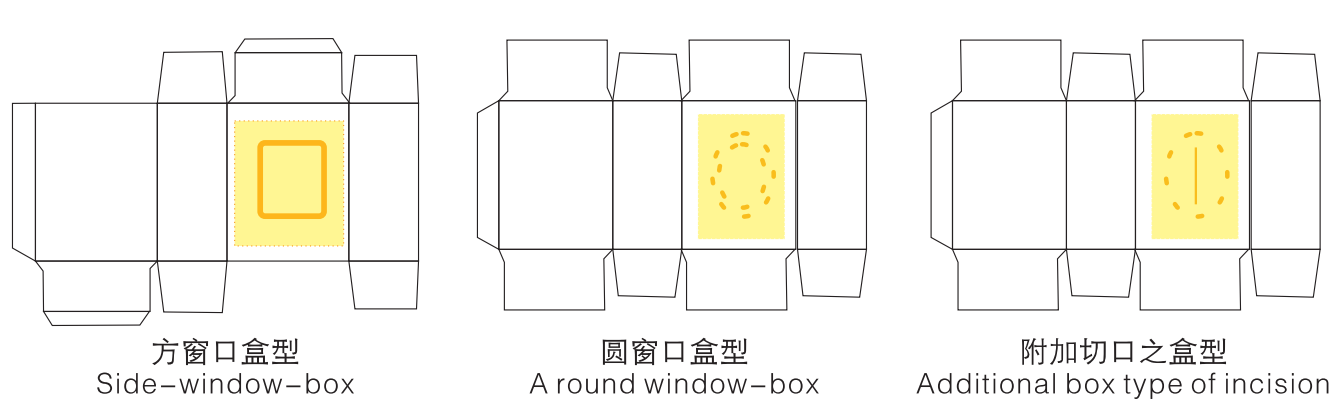

4.盒樣展示

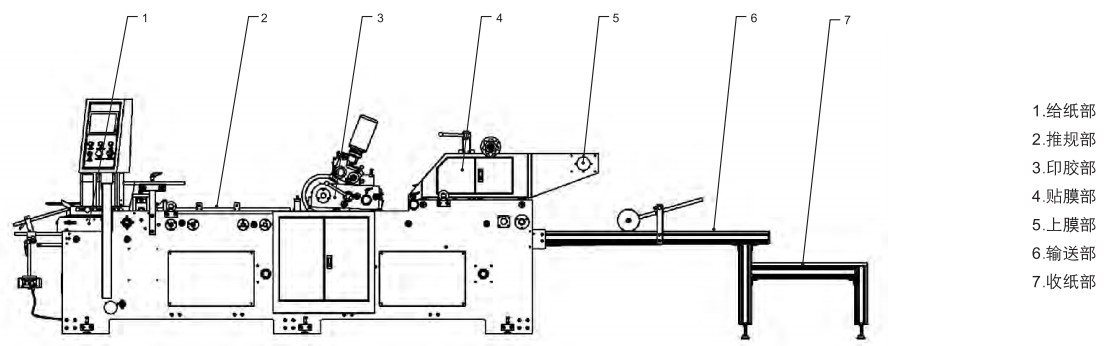

5.機械全圖
